استخدم شان يو اللمسميزات القبة المعدنية

- التصميم: التصميم ذو الأرجل الأربعة- مثالي للتركيب على مركبات ثنائي الفينيل متعدد الكلور، والدوائر المرنة، ومفاتيح الغشاء.

- الأداء: يوفر إحساسًا أفضل بالنقر ودورة حياة أطول مقارنةً بسلسلة القباب الدائرية والمستطيلة. ارتفاع قباب السلسلة F- أعلى من القباب الأخرى التي لها نفس القطر والقوة ونسبة النقر.

- التخصيص: يمكن تعديل قوة الرحلة، وقوة الارتداد/الإرجاع، والنقر، والسفر، والارتفاع وفقًا لمتطلبات العميل.

اتصل بنا

شان يوالقباب المفاجئة: إبداعيالقباب المعدنيةمع الأداء المتفوق

تُعرف القبة المعدنية أيضًا باسم القبة المفاجئة أو القبة المعدنية أو القبة المفاجئة. بالمقارنة مع أزرار السيليكون التقليدية، فإن الطبقة الموصلة تتمتع بملمس أفضل وعمر أطول. ويمكنه أيضًا تحسين كفاءة الإنتاج لأنواع مختلفة من المفاتيح بشكل غير مباشر باستخدام الأفلام الموصلة. توجد الشظايا المعدنية الموجودة على زر رقاقة الوعاء في الجزء الموصل للوحة PCB (معظمها فوق الإصبع الذهبي على لوحة الدائرة). عند الضغط عليه، تكون النقطة المركزية للشظية مقعرة وتتصل بالدائرة الموجودة على PCB، وبالتالي تشكل حلقة، ويمر التيار من خلالها، بحيث يمكن للمنتج بأكمله أن يعمل بشكل طبيعي. هذه هي الطريقة التي تعمل بها

قبة معدنية مربعة: تستخدم بشكل عام على أزرار السيارة، وتكون القوة بشكل عام 280 جرامًا

الأحجام الحالية هي 3*3 مم، 5*5 مم، 7.4*7.4 مم، 8.7*8.7 مم

قبة معدنية

قبة بأربعة-أرجل مع ميزة حلقة فريدة مضغوطة في الأعلى. يوفر التصميم الفريد لمفتاح القبة المفاجئة مزايا معينة مقارنة بالقباب التقليدية.

أداءالقباب المعدنية

إحدى المزايا الهامة لقبب سلسلة TC-هي قدرتها على الأداء بشكل متسق، حتى إذا كان المشغل موجودًا خارج-المركز. غالبًا ما تواجه القباب المعدنية التقليدية اختلافات في الأداء عندما يتم تطبيق قوة التشغيل بعيدًا عن-المركز، مما يؤدي إلى ردود فعل لمسية غير متناسقة. ومع ذلك، تتغلب قباب سلسلة TC- على هذا القيد، مما يوفر استجابة موثوقة وموحدة، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب تشغيلًا دقيقًا ومتسقًا.

تطبيق واسع لالقباب المعدنية

تلعب القباب المعدنية، بما في ذلك سلسلة -TC، دورًا حيويًا في العديد من التطبيقات. وتشمل هذه:

1. مفتاح واحدالقبة المعدنية: تعد قباب سلسلة TC- مثالية للتطبيقات ذات المفاتيح الفردية حيث تكون التعليقات اللمسية الموثوقة والأداء المتسق أمرًا ضروريًا. ويضمن تصميمها المبتكر تسجيل كل ضغطة مفتاح بدقة، مما يعزز تجربة المستخدم.

2. الصفائح المعدنيةالقبة المعدنيةالمصنعون: بالنسبة إلى المصنعين المتخصصين في قباب الصفائح المعدنية، تقدم سلسلة TC- خيارًا متميزًا. يتيح تصميم الدمل العكسي سهولة التكامل والأداء المتسق، مما يجعلها الخيار المفضل للمصنعين

3. الاستخدام العام في الأجهزة الإلكترونية: تُستخدم قباب سلسلة TC-على نطاق واسع في الأجهزة الإلكترونية، مثل أجهزة التحكم عن بعد، والمفاتيح الغشائية، ولوحات المفاتيح. يضمن أدائها الموثوق به أن تعمل هذه الأجهزة بكفاءة وفعالية.

دور القباب المعدنية

تعتبر القباب المعدنية مكونات أساسية في العديد من الأجهزة الإلكترونية، حيث توفر ردود الفعل اللمسية الضرورية التي يعتمد عليها المستخدمون. وهي بمثابة الواجهة الأساسية بين المستخدم والجهاز، مما يضمن تسجيل كل إدخال بدقة. تعمل قباب سلسلة TC-، بتصميمها المبتكر وأدائها المتسق، على رفع مستوى وظائف هذه الأجهزة، مما يجعلها أكثر موثوقية وسهولة في الاستخدام-.

في الختام، تمثل قباب سلسلة TC-تقدمًا كبيرًا في تكنولوجيا القبة المعدنية. إن تصميمها الفريد للدمل العكسي والأداء المتسق والموثوقية يجعلها خيارًا مثاليًا لمجموعة واسعة من التطبيقات. سواء تم استخدامها في تطبيقات رئيسية واحدة، أو بواسطة مصنعي القبة المعدنية، أو في أجهزة إلكترونية متنوعة، فإن قباب سلسلة TC- تلعب دورًا حاسمًا في تحسين تجربة المستخدم ووظائف الجهاز.

لمزيد من المعلومات حول قباب سلسلة TC- وتطبيقاتها، أو لاستكشاف مجموعتنا من حلول القباب المعدنية، من فضلكاتصالفريق الخبراء لدينا.

مبدأ عمل القبة المعدنية المخصصة

الالمفاجئة القبةيُعرف أيضًا باسم القبة المعدنية أو مفتاح القبة المعدنية الملموسة. بالمقارنة مع مفاتيح السيليكون التقليدية، فإن الغشاء الموصل لديه ملمس أفضل وعمر أطول. ويمكنه أيضًا تحسين كفاءة الإنتاج لأنواع مختلفة من المفاتيح بشكل غير مباشر باستخدام الأفلام الموصلة. توجد القباب المعدنية الموجودة على مفتاح القبة المفاجئة على الجزء الموصل للوحة PCB (في الغالب فوق الإصبع الذهبي على لوحة الدائرة). عند الضغط عليه، تكون النقطة المركزية للقبة مقعرة وتتصل بالدائرة الموجودة على PCB، وبالتالي تشكل حلقة، ويمر التيار من خلالها، بحيث يمكن للمنتج بأكمله أن يعمل بشكل طبيعي. وهذا هو مبدأ عملها.

كيفية اختيار القبة المعدنية

القباب المفاجئة من السلسلة C-

سلسلة O-القباب المفاجئة

T-سلسلة من القباب المفاجئة

شكل خاص-مخصص

قبة معدنية مستديرة:يتمتع الهيكل الخاص للشكل الدائري بميزة (بصمة قدم صغيرة)، لذلك يستخدم بشكل أساسي في الأجهزة الإلكترونية ذات المساحات الصغيرة. في الوقت نفسه، يمكن أن يأخذ في الاعتبار ارتداد وقوة ملمس اليد، وفي الوقت نفسه، يكون أكثر صرامة في الأماكن التي يتطلب فيها عمر المنتج (أكثر من مليون مرة)، مثل الهواتف المحمولة، ولوحات التحكم للمعدات الرئيسية، وما إلى ذلك.

القباب المعدنية المستطيلة:يمكن استخدامها في جميع الأماكن التي يتم فيها استخدام القبة المستديرة تقريبًا. وشكلها عبارة عن دائرة خصر منتظمة تتكون من قطع جزء من جانبي القبة المستديرة. عندما تكون المساحة في اتجاه واحد من التصميم صغيرة ولا يمكن وضع القبة المستديرة، فيمكن أن تلعب دورها الخاص. تتمتع القباب المعدنية المستطيلة (القباب المعدنية البيضاوية، والقبة المعدنية المستطيلة) أيضًا بملمس ممتاز لليد.

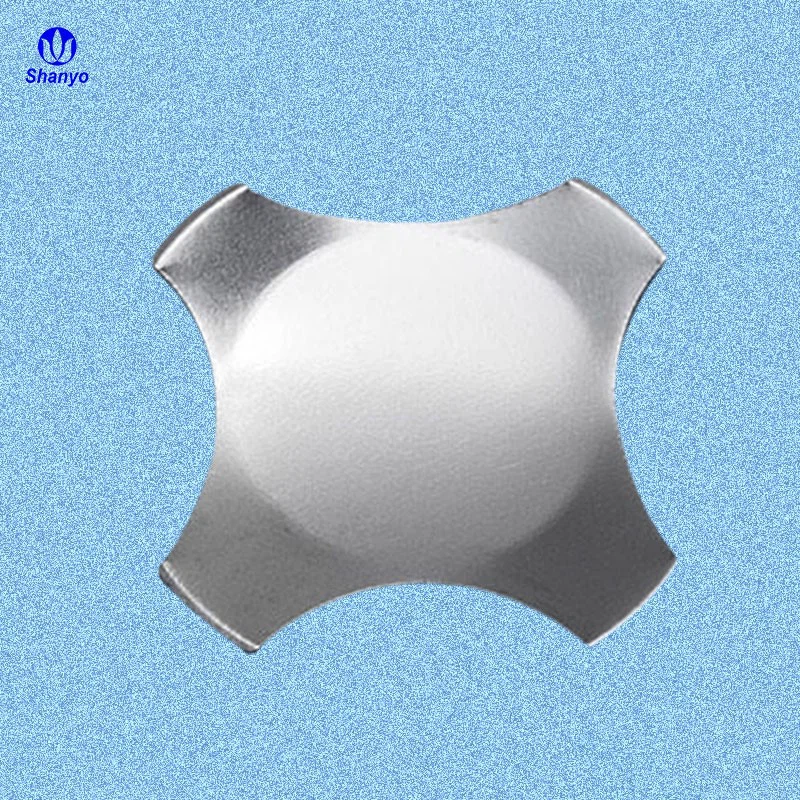

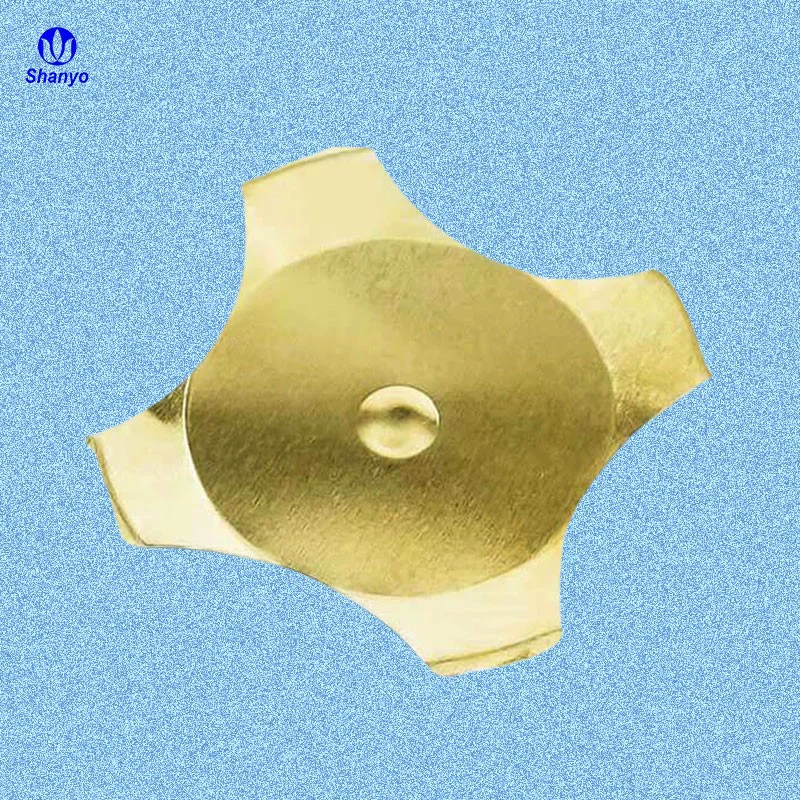

القباب المعدنية ذات أربع أرجل:يشير إلى قبة ذات أربع أرجل، والمعروفة أيضًا بقبة ذات-أربع أرجل. وهي عبارة عن قبة معدنية ذات شوط كبير نسبيًا وصوت واضح عند التشغيل. يمكن استخدام هذه السلسلة من القباب عندما يكون هناك مساحة أكبر على PCB، ويكون موضع الزر كبيرًا، وتكون متطلبات السفر كبيرة. يتم استخدامه بشكل عام للأجهزة المحمولة والمعدات الطبية ومعدات البنوك الكبيرة.

القبة المعدنية الثلاثية:عندما تكون هناك مساحة صغيرة يمكنها استيعاب قبة صغيرة فقط وفي نفس الوقت تحتاج إلى شعور جيد ويجب أن تلبي متطلبات قوة ضغط أكبر، فإن القبة المعدنية المثلثة هي الخيار الأفضل؛ وهي مقسمة أيضًا إلى نوعين بأقدام وبدون أقدام، ويتم تحديدهما حسب سمك لوحة PCB وعملية التجميع.

قبة معدنية مخصصة ذات شكل خاص-:تنقسم القباب المعدنية بشكل أساسي إلى سلاسل مستديرة وبيضاوية ومثلثة وأربعة أرجل. ويُشار إلى القباب الخاصة الأخرى بشكل جماعي باسم-القباب المعدنية ذات الشكل الخاص. القباب المعدنية هي منتجات-مصنوعة حسب الطلب. يمكن تخصيص جميع أنواع القباب المعدنية وفقًا للمتطلبات. بالإضافة إلى ذلك، يمكن تخصيص -القباب المعدنية ذات الأشكال الخاصة وفقًا للشكل والحجم والقوة والمتطلبات الأخرى. إذا كان لديك أي احتياجات، يرجى الاتصال بنا على Shanyo.

رقم الموديل	معيار	المعالجة السطحية	حدود				حمولة
السلسلة C-.	0/1/4/5 المطبات	طلاء الذهب/الفضة/النيكل	القطر	سكتة دماغية	ارتفاع	الحياة (اختبار عاري)	حمولة
سلسلة F-.	0/1/4/5 المطبات	طلاء الذهب/الفضة/النيكل	3-10 ملم	0.14-0.19 ±0.05	0.21-0.25 ± 0.05 ملم	>100 ألف مرة	100gf-500gf
سلسلة -.	0/1/4/5 المطبات	طلاء الذهب/الفضة/النيكل	4-20 ملم	0.23-0.28 ±0.05	0.26-0.36 ± 0.05 ملم	>100 ألف مرة	100gf-600gf
السلسلة T-.	أرجل طويلة/أرجل قصيرة/بدون أرجل	طلاء الذهب/الفضة/النيكل	4x2.88 مللي متر ~ 5x4 مللي متر	0.15-0.23 ±0.05	0.21-0.29 ± 0.05 ملم	>100 ألف مرة	100gf-250gf
القباب المفاجئة المخصصة	أشكال خاصة	طلاء الذهب/الفضة/النيكل	3.15-12 ملم	0.15-0.19 ±0.05	0.21-0.25 ± 0.05 ملم	>100 ألف مرة	200gt-600gf
ملاحظة: يمكن تخصيص جميع أنواع القباب المعدنية حسب المتطلبات.

جدول محتويات دليل تصميم القبة المفاجئة

منتجات
رقم الموديل	أربعة-أرجل	أربعة-أرجل	أربعة-أرجل	أربعة-أرجل
اسم العلامة التجارية	شانيو	شانيو	شانيو	شانيو
نتوء	عثرة واحدة	لا عثرة	لا عثرة	تصميم فتحة مركزية
الفولاذ المقاوم للصدأ/النيكل/الذهب	الفولاذ المقاوم للصدأ/النيكل/الذهب /مخصص	الفولاذ المقاوم للصدأ/النيكل/الذهب /مخصص	الفولاذ المقاوم للصدأ/النيكل/الذهب /مخصص	الفولاذ المقاوم للصدأ/النيكل/الذهب /مخصص
نطاق القطر	5-20 ملم	5-20 ملم	11 ملم	11 ملم
سماكة	0.06-0.12 ملم	0.06-0.12 ملم	0.08-0.12 ملم	0.08-0.12 ملم
حياة	أكثر من 500,000 مرة	أكثر من 500,000 مرة	أكثر من 500,000 مرة	أكثر من 500,000 مرة
لون	مخصص	مخصص	مخصص	مخصص

مواصفات القبة المعدنية

تكوين الاتصال	SPST، مفتوح عادة
ترتد جهة الاتصال (تشغيل)	<.3ms & lt
ترتد جهة الاتصال (إيقاف)	<6ms & lt;
درجة حرارة التشغيل	-55 درجة مئوية إلى 125 درجة مئوية
درجة حرارة التخزين	-55 درجة مئوية إلى 125
رطوبة	0-97% (بدون تكثيف)
اتصل بالمقاومة	<100 ohms & lt;
مع طلاء الذهب أو الفضة	<1 ohm & lt;
الجهد/الحد الأقصى الحالي	12 مللي أمبير @ 24 فولت تيار مستمر، RL
انهيار الجهد	أكثر من 200 فولت

جدول محتويات دليل تصميم القبة المفاجئة

منتجات	رقم	نتوء	القطر	ارتفاع	قوة الرحلة	سماكة	دورات الحياة
	سي-M6760-4L-DP-Ni	نتوء واحد	4.15±0.10 ملم	0.4 ± 0.07 ملم	0.35 ± 0.07 ملم	0.055 ملم	1000,000
	سي-M8428-4L-DP-Ni	نتوء واحد	5.60±0.10 ملم	0.53 ± 0.05 ملم	0.46 ± 0.05 ملم	0.08 ملم	1000,000
	سي-H4013-4L-ني	لا عثرة	4.0 ± 0.05 ملم	0.25 ± 0.03 مم	0.20±0.03 ملم	0.06 ملم	1000,000
	سي-L8420-4L-ني	لا عثرة	8.0 ± 0.1 ملم	0.35±0.05 ملم	0.33 ± 0.05 ملم	0.08 ملم	500,000
	سي-H4011-4L-ني	لا عثرة	3.95±0.05 ملم	0.23 ± 0.05 ملم	0.19 ± 0.03 ملم	0.055 ملم	500,000
	سي-H4013-4L-ني	لا عثرة	3.95±0.05 ملم	0.24 ± 0.05 ملم	0.20±0.03 ملم	0.055 ملم	500,000
	سي-H4015-4L-ني	لا عثرة	3.95±0.05 ملم	0.25±0.05 ملم	0.21 ± 0.03 مم	0.055 ملم	1000,000
	سي-H4020-4L-ني	لا عثرة	3.95±0.05 ملم	0.25±0.05 ملم	0.22 ± 0.03 مم	0.06 ملم	500,000
	سي-H4023-4L-ني	لا عثرة	3.95±0.05 ملم	0.26 ± 0.05 ملم	0.23 ± 0.03 مم	0.07 ملم	500,000
	سي-H4030-4L-ني	لا عثرة	3.95±0.05 ملم	0.28 ± 0.05 ملم	0.25 ± 0.03 مم	0.07 ملم	500,000
	سي-H4008-4L-5DP-Ni	خمسة نتوء	4.0 ± 0.05 ملم	0.23 ± 0.05 ملم	0.18 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H4010-4L-5DP-Ni	خمسة نتوء	4.0 ± 0.05 ملم	0.24 ± 0.05 ملم	0.29 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H4013-4L-5DP-Ni	خمسة نتوء	4.0 ± 0.05 ملم	0.25±0.05 ملم	0.20±0.05 ملم	0.06 ملم	1000,000
	سي-H4015-4L-5DP-Ni	خمسة نتوء	4.0 ± 0.05 ملم	0.26 ± 0.05 ملم	0.21±0.05 ملم	0.06 ملم	1000,000
	سي-H4508-4L-5DP-Ni	خمسة نتوء	4.5±0.05 ملم	0.26 ± 0.05 ملم	0.20±0.05 ملم	0.06 ملم	1000,000
	سي-H4510-4L-5DP-ني	خمسة نتوء	4.5±0.05 ملم	0.27 ± 0.05 ملم	0.21±0.05 ملم	0.06 ملم	1000,000
	سي-H4513-4L-5DP-ني	خمسة نتوء	4.5±0.05 ملم	0.28 ± 0.05 ملم	0.22 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H4515-4L-5DP-ني	خمسة نتوء	4.5±0.05 ملم	0.29 ± 0.05 ملم	0.23 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H5008-4L-5DP-ني	خمسة نتوء	5.0 ± 0.05 ملم	0.27 ± 0.05 ملم	0.21±0.05 ملم	0.06 ملم	1000,000
	سي-H5010-4L-5DP-Ni	خمسة نتوء	5.0 ± 0.05 ملم	0.28 ± 0.05 ملم	0.22 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H5013-4L-5DP-Ni	خمسة نتوء	5.0 ± 0.05 ملم	0.29 ± 0.05 ملم	0.23 ± 0.05 ملم	0.06 ملم	1000,000
	سي-H5015-4L-5DP-Ni	خمسة نتوء	5.0 ± 0.05 ملم	0.30±0.05 ملم	0.24 ± 0.05 ملم	0.06 ملم	1000,000
	سي-M5027-4L-5DP-Ni	خمسة نتوء	5.0 ± 0.05 ملم	0.34 ± 0.05 ملم	0.29 ± 0.05 ملم	0.07 ملم	1000,000
	سي-H4020SQ-ني	لا عثرة	3.3±0.05 ملم	0.27 ± 0.05 ملم	0.22 ± 0.05 ملم	0.055 ملم	1000,000
	سي-M5017SQ-DP-ني	نتوء واحد	4.35±0.05 ملم	0.28 ± 0.05 ملم	0.25±0.05 ملم	0.60 ملم	1000,000
	سي-M8530SQ-DP-ني	نتوء واحد	8.5±0.1 ملم	0.46 ± 0.05 ملم	0.40±0.05 ملم	0.10 ملم	300,000

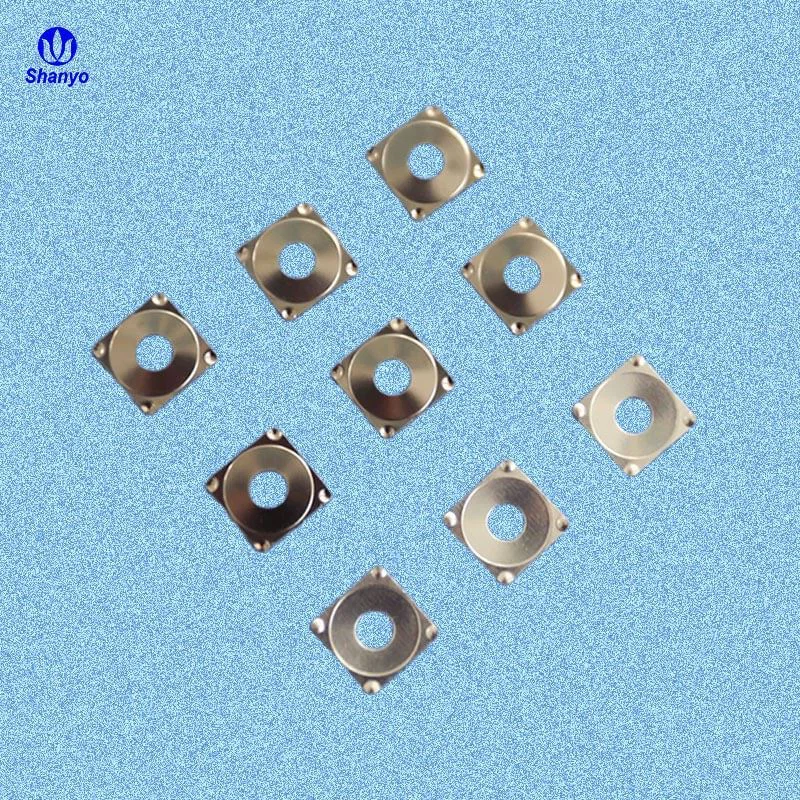

	SY-M8530SQ(3.1 فتحة)-Au	ثقب المركز	8.5±0.1 ملم	0.45±0.05 ملم	0.40±0.05 ملم	0.10 ملم	300,000
	SY-M8530SQ(3.1 فتحة)-ني	ثقب المركز	8.5±0.1 ملم	0.47 ± 0.05 ملم	0.42 ± 0.05 ملم	0.10 ملم	300,000
	SY-M6523SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.34 ± 0.05 ملم	0.31 ± 0.05 ملم	0.08 ملم	500,000
	SY-M6513SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.40±0.05 ملم	0.37 ± 0.05 ملم	0.06 ملم	500,000
	SY-M6516SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.34 ± 0.05 ملم	0.31 ± 0.05 ملم	0.08 ملم	500,000
	SY-M6523SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.34 ± 0.05 ملم	0.31 ± 0.05 ملم	0.08 ملم	500,000
	SY-M6532SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.38 ± 0.05 ملم	0.35±0.05 ملم	0.08 ملم	500,000
	SY-M6525SQ(2.6 فتحة)-ني	ثقب المركز	6.5±0.1 ملم	0.39 ± 0.05 ملم	0.33 ± 0.05 ملم	0.08 ملم	1000,000
	SY-M6218SQ(1.5 فتحة)-ني	ثقب المركز	6.2±0.1 ملم	0.54±0.15 ملم	0.24 ± 0.05 ملم	0.10 ملم	500,000
	سي-M6220SQ(1.5 فتحة)-ني	ثقب المركز	6.2±0.1 ملم	0.55±0.15 ملم	0.25±0.05 ملم	0.10 ملم	500,000

التعبئة والتغليف التبديل اللمس قبة معدنية

استنادًا إلى المعلومات المقدمة، يبدو أنك تقوم بتفصيل خيارات التغليف المتاحة لهذه القباب المفاجئة والقباب المعدنية:

التعبئة والتغليف السائبة عن طريق الحقيبة

يتم تعبئة القباب المفاجئة أو القباب المعدنية بكميات كبيرة داخل الحقيبة. هذه طريقة تغليف مباشرة ومناسبة للاستخدام العام والتخزين.

مصفوفة قبة معدنية مع شريط لاصق

يتم ترتيب القباب المعدنية وتثبيتها على لوح أو مصفوفة باستخدام شريط لاصق. تتيح هذه الطريقة سهولة التعامل والوضع على لوحات الدوائر المطبوعة (PCBs). يمكن للمستخدمين إزالة القباب الفردية من المصفوفة وإرفاقها بالمواقع المخصصة على مركبات ثنائي الفينيل متعدد الكلور.

تغليف بكرة مسجلة للقباب المفاجئة

يتم تعبئة القباب المفاجئة على بكرة بشريط. تم تصميم هذا النوع من التغليف خصيصًا -لآلات الالتقاط-والوضع عالية السرعة المستخدمة في عمليات التجميع الآلية. يضمن تنسيق البكرة التعامل والتطبيق الفعال أثناء تجميع ثنائي الفينيل متعدد الكلور.

تلبي خيارات التغليف هذه الاحتياجات والتفضيلات المختلفة من حيث سهولة التعامل، والملاءمة لعمليات التجميع الآلي، والراحة العامة في تخزين واستخدام القباب المفاجئة والقباب المعدنية في التصنيع الإلكتروني.
